Ocelová vertikální výdejní nádrž na naftu TFDC CUBE 56 DEMO SERBATOI
Kód: PFTFD-2CUBE56 PFTFD-3CUBE56 PFTFD-5CUBE56 PFTFD-4CUBE56 PFTFD-6CUBE56 PFTFD-7CUBE56 PFTFD-8CUBE56 PFTFD-9CUBE56 PFTFD-995CUBE56 PFTFD-1.6CUBE56 Zvolte variantuDetailní popis produktu

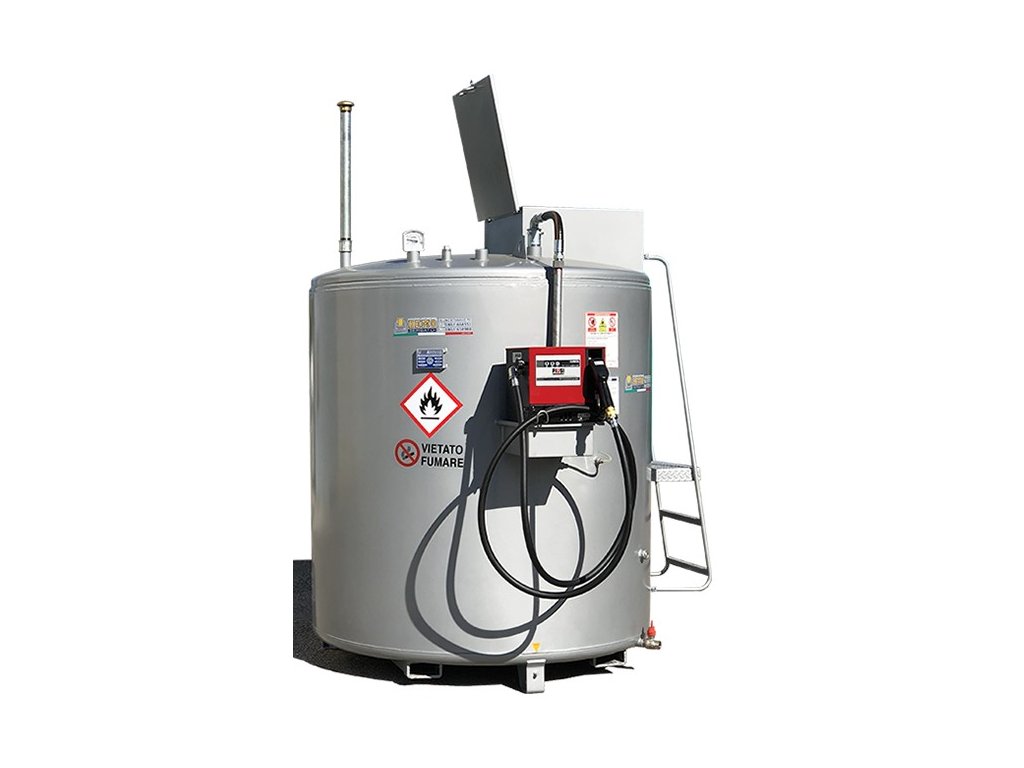

Výdejní dvouplášťová nádrž na naftu TCDF-GE CUBE 56
Tato certifikovaná ocelová dvouplášťová vertikální nádrž je určená pro bezpečné skladování a výdej motorové nafty. Nádrž je vyrobena z vysoce kvalitní uhlíkové oceli typu EN10025 S235JR a je určena pro styk s hořlavinou III. třídy.Bezpečné konstrukční provedení je garantováno prohlášením oshodě, technickým listem, certifikátem výroby a certifikát o tlakové zkoušce.
Základní vybavení nádrže
- 1" vnitřní sací potrubí se zpětným ventilem s kalibrovanou pružinou
- Sací filtr
- 1“ kulový ventil
- Přípojka TEE pro připojení ke generátoru a/nebo elektrocentrále
- Šachta na naftu - průměr 400 se zatížením 3“ s mosaznou bajonetovou rychlospojkou s 90% ventilem omezujícím zatížení - šachta je uzavřená v jímce odolné proti rozlití s uzamykatelným výklopným víkem
- 1„1/2“ odvzdušňovací ventil s mosazným ohnivzdorným uzávěrem
- Mechanický plovákový ukazatel hladiny
- Přípojka pro připojení zemnícího kabelu

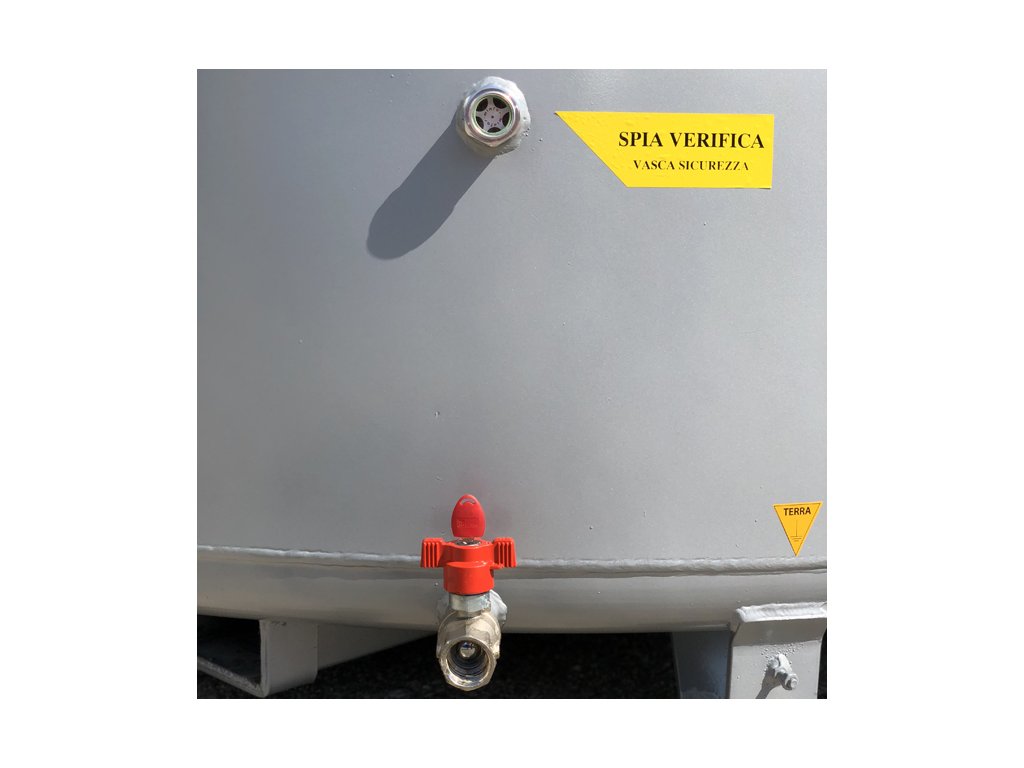

- Vizuální průzor pro kontrolu dutiny
- Ovládací páka s bezpečnostním zámkem na klíč

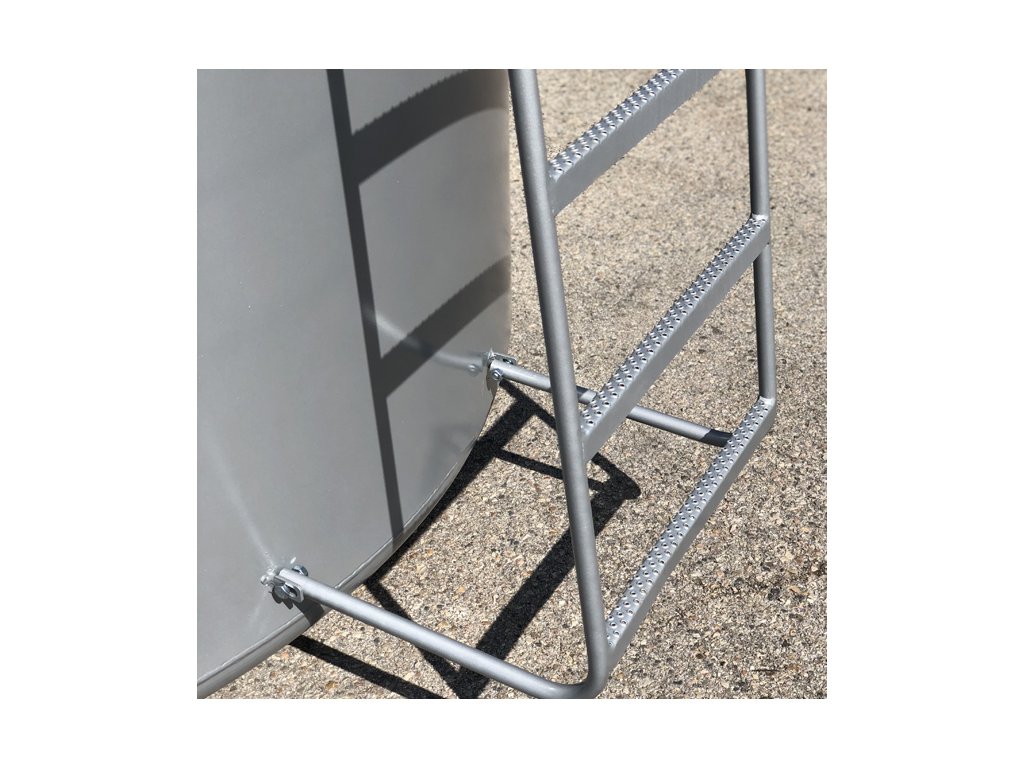

- Přístupový žebřík do šachty s protiskluzovým povrchem podle bezpečnostních předpisů.

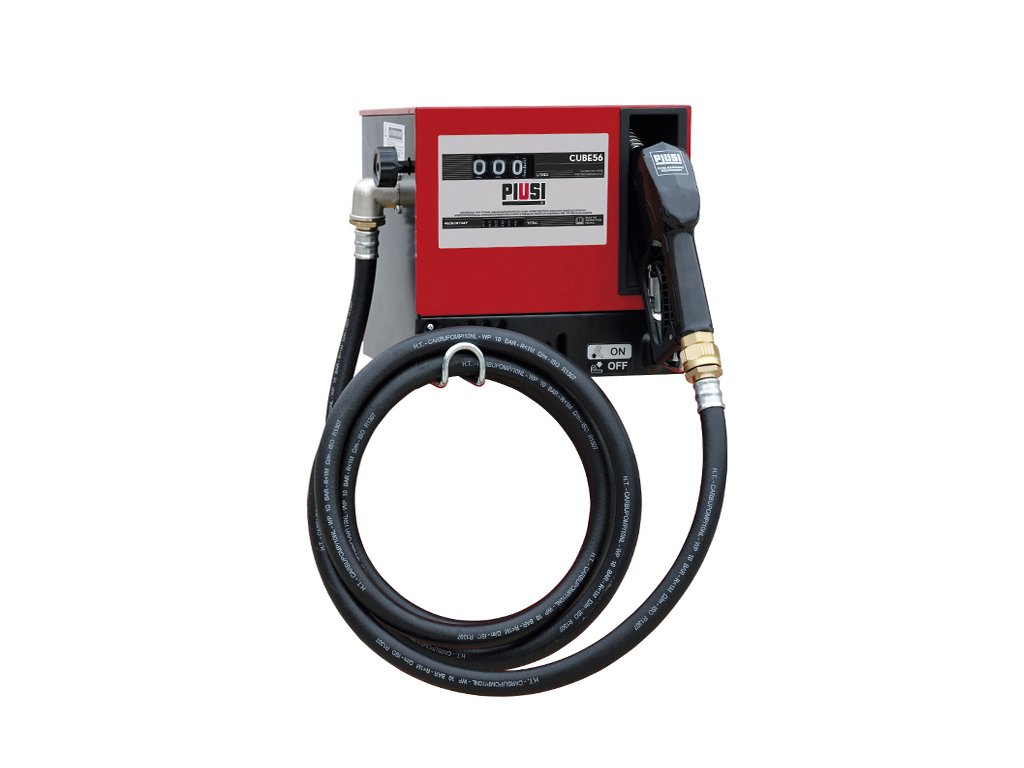

Výdejní automat CUBE 56

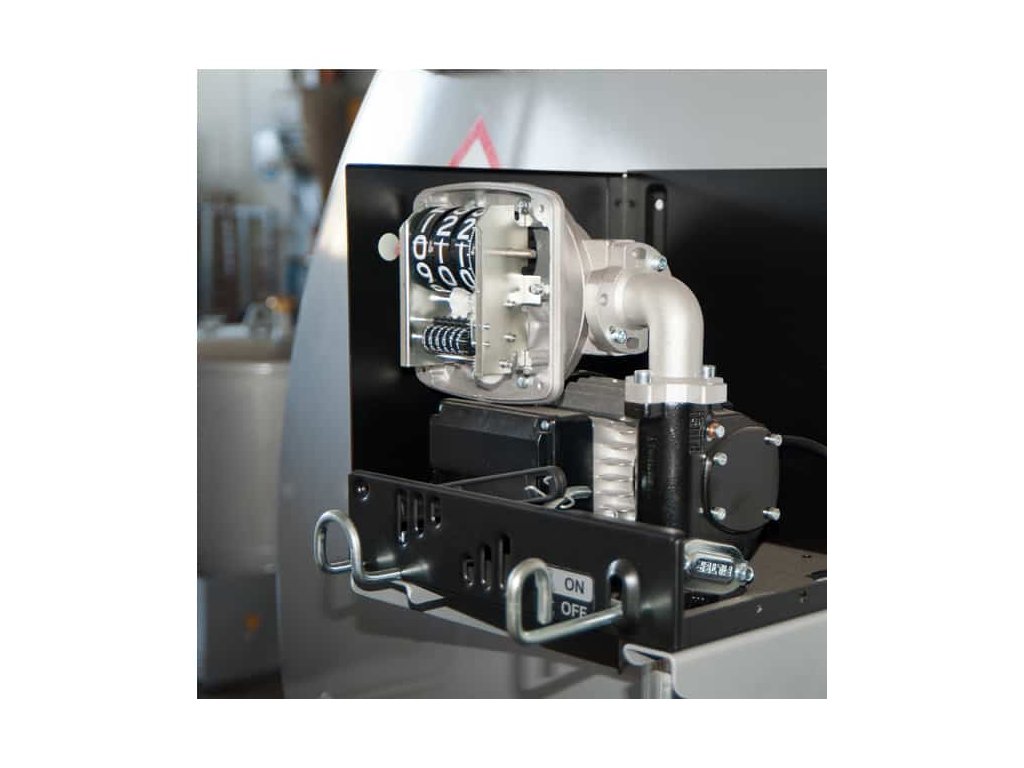

Součástí nádrže je výdejní sestava CUBE 56 v uzamykatelné skřínce. Výdejní sestava je složena z mechanického průtokoměru K33, čerpadla PANTHER 56 s připojením pro 230 V, automatickou výdejní pistolí a výdejní hadicí.
Místo základní výdejní sestavy může být v uzamykatelném boxu výdejní stojan s mechanickým nebo digitálním displejem. Výdejní stojan nebo výdejní zařízení s digitálním displejem umožnuje výdej pouze po zadaní PIN kódu nebo přiložení magnetického klíče. Zařízení dále umožňuje předem nastavit odebrané množství pro jednotlivé uživatele. Výdejní zařízení může být doplněno o externí venkovní tiskárnu dokladů a přenosovou sadu se softwarem do PC.
Přizpůsobení na míru
Ocelová nádrž může být dále vybavena samonavíjecím bubnem výdejní hadice a filtrační jednotkou dle požadavku. Nádrž lze také vyrobit v barevném provedení podle vaší preference.
Zastřešení nádrže
Jako ochranu proti povětrnostním vlivům může být příplatkově nádrž zastřešena. Zastřešení nádrže je vyrobeno z robustního ocelového pozinkovaného rámu, na kterém je připevněn pozinkovaný trapézový plech. Toto zastřešení je dodáváno v demontovaném stavu.
PHMO benefit
Naše společnost před zakoupením nádrže nabízí odborné konzultace, při kterých vám doporučíme vhodný objem a vybavení nádrže. Naše společnost dále může zajistit zastřešení celé manipulační plochy včetně atiky. Kompletní osazení stacionární nádrže pro výdej PHM pro podnikové vozové parky provádíme dle platné legislativy ČR a plníme tak všechny požadavky ČSN a EN.
Technické údaje
Ocelová vertikální výdejní nádrž na naftu TFDC CUBE 56 DEMO SERBATOI
Nádrž
| Objem | Průměr | Výška | Hmotnost nádrže | Kód |
| 995 l | 1120 mm | 1777 mm | 300 kg | PFTFD-995CUBE56 |
| 1600 l | 1300 mm | 1906 mm | 430 kg | PFTFD-1.6CUBE56 |
| 2000 l | 1300 mm | 2400 mm | 525 kg | PFTFD-2CUBE56 |
| 3000 l | 1620 mm | 2180 mm | 610 kg | PFTFD-3CUBE56 |
| 4000 l | 1970 mm | 2000 mm | 720 kg | PFTFD-4CUBE56 |
| 5000 l | 1970 mm | 2256mm | 795 kg | PFTFD-5CUBE56 |
| 6000 l | 1970 mm | 2500 mm | 850 kg | PFTFD-6CUBE56 |
| 7000 l | 2270 mm | 2350 mm | 980 kg | PFTFD-7CUBE56 |
| 8000 l | 2270 mm | 2600 mm | 1020 kg | PFTFD-8CUBE56 |
| 9000 l | 2270 mm | 2800 mm | 1100 kg | PFTFD-9CUBE56 |
- Použití: nafta
- Rozložení: vertikální
- Provedení nádrže: dvouplášťová
- Typ nádrže: stacionární
- Barva: šedá metalická
- Materiál nádrže: uhlíková ocel
Výdejní sestava CUBE 56
- Průtok: 56 l/min
- Napájení: 230 V (varianta pro napájení na 12 V je na dotaz)
- Čerpadlo: PANTHER AC
- Průtokoměr: mechanický K33
- Přesnost měření: ± 1 %
- Výdejní pistole: automatická A60
- Průměr hubice: 24 mm
- Délka výdejní hadice: 4 m
- Průměr hadice: 1"
- Pracovní cyklus: neomezen
- Hmotnost: 21 kg
PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ
- Nátěr dle požadavku
- Zastřešení nádrže
- Prodloužení výdejní hadice
- Samovíjecí buben
- Filtr
- Digitálním měřič hladin OCIO
Doplňkové parametry
| Kategorie: | Stacionární nádrže |
|---|---|
| Záruka: | 2 roky |
| Čerpadlo: | 230 V |
| Filtr: | bez filtru |
| Materiál: | ocel |
| Napětí: | 230 V |
| Objem: | 9000 l, 8000 l, 7000 l, 6000 l, 5000 l, 4000 l, 3000 l, 2000 l, 1600 l, 995 l |
| Opakovatelnost: | 0,3 % |
| Použití: | nafta |
| Pracovní cyklus: | neomezen |
| Provedení: | neprůhledné, ocelové, dvouplášťové |
| Průměr hubice: | 24 mm |
| Průtok: | 56 l/min |
| Průtokoměr: | mechanický K33 |
| Přesnost měření (±): | 1 % |
| Typ: | stacionární |
| Výdejní hadice: | DN 19x4m |
| Výdejní pistole: | automatická A60 |
| Výkon: | 350 W |
