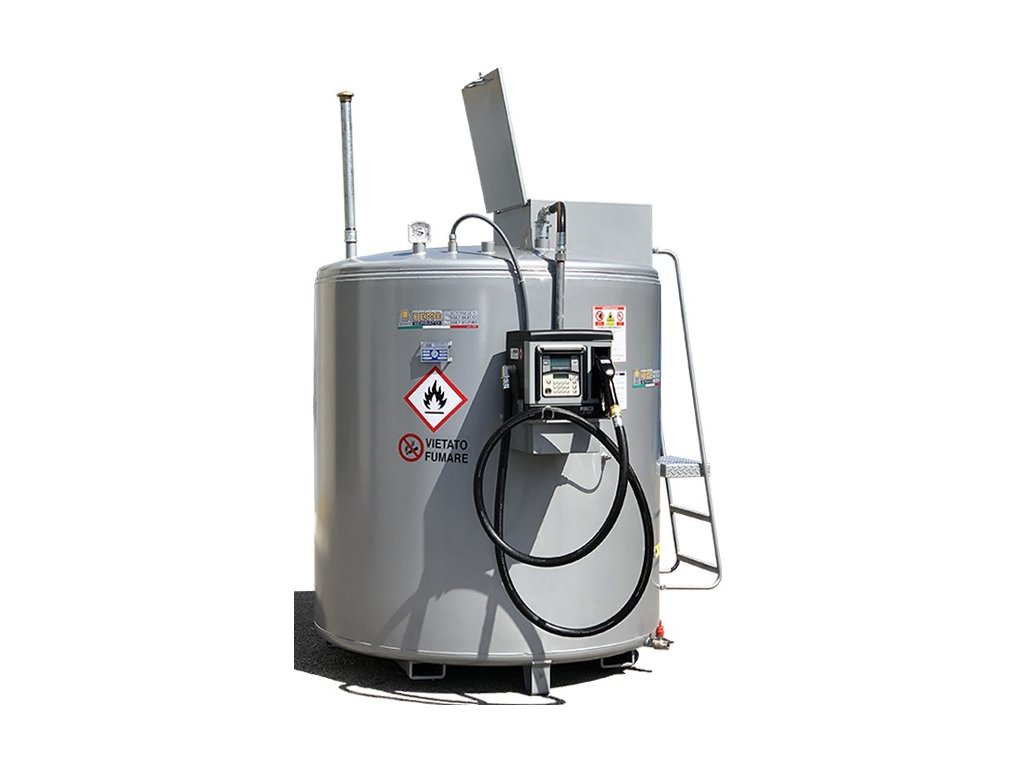

Ocelová vertikální výdejní nádrž na naftu TFDC CUBE 70 MC DEMO SERBATOI

Bezpečné konstrukční provedení je garantováno prohlášením oshodě, technickým listem, certifikátem výroby a certifikát o tlakové zkoušce.

Základní vybavení nádrže

• 1" vnitřní sací potrubí se zpětným ventilem s kalibrovanou pružinou
• Sací filtr
• 1“ kulový ventil
• Přípojka TEE pro připojení ke generátoru a/nebo elektrocentrále
• Šachta na naftu - průměr 400 se zatížením 3“ s mosaznou bajonetovou rychlospojkou s 90% ventilem omezujícím zatížení - šachta je uzavřená v jímce odolné proti rozlití s uzamykatelným výklopným víkem
• 1„1/2“ odvzdušňovací ventil s mosazným ohnivzdorným uzávěrem
• Mechanický plovákový ukazatel hladiny
• Přípojka pro připojení zemnícího kabelu

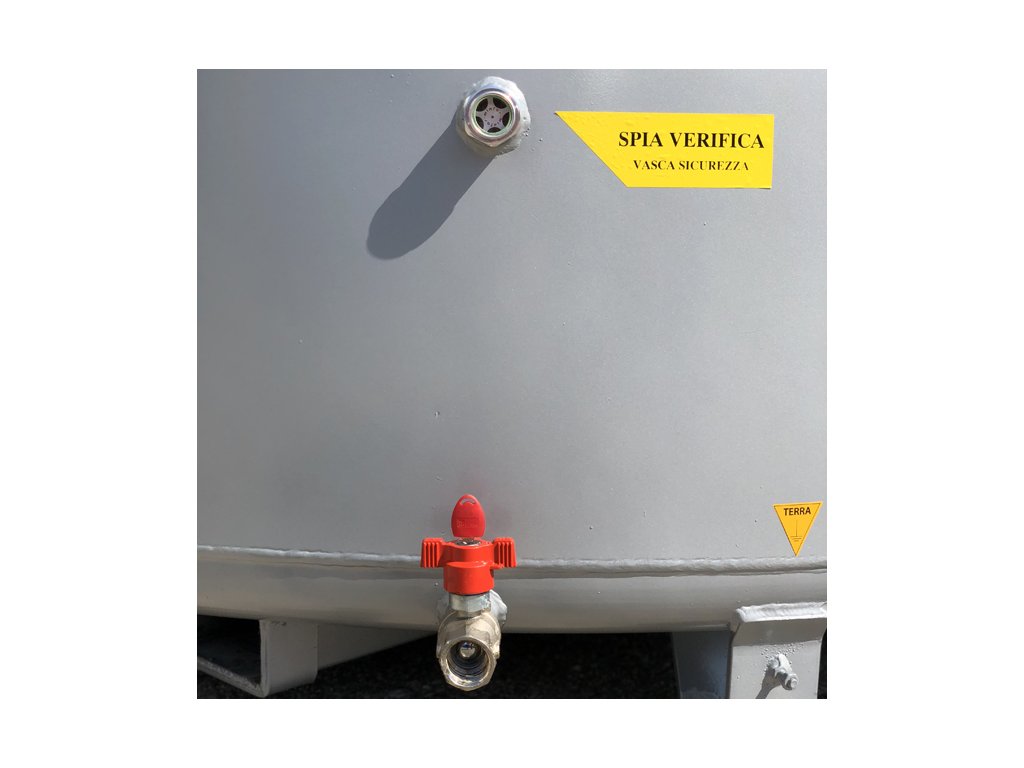

• Vizuální průzor pro kontrolu dutiny
• Ovládací páka s bezpečnostním zámkem na klíč

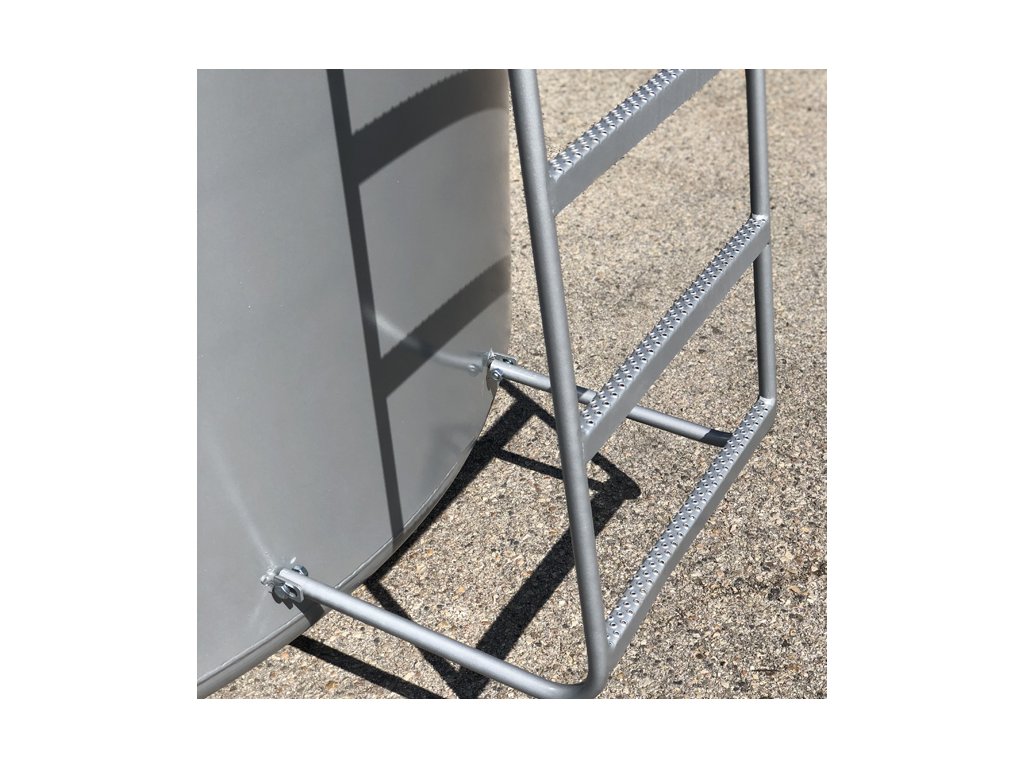

• Přístupový žebřík do šachty s protiskluzovým povrchem podle bezpečnostních předpisů.

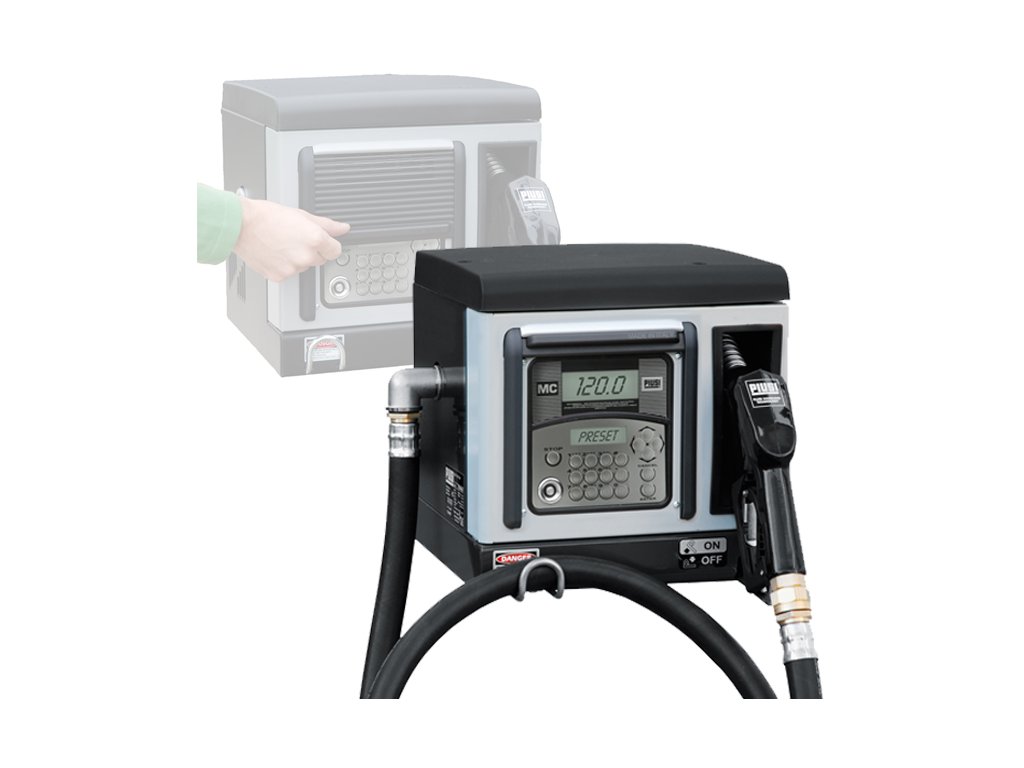

Výdejní automat CUBE 70 MC

Součástí nádrže je výdejní sestava CUBE 70 MC v uzamykatelné skřínce. Výdejní sestava je složena z digitálního průtokoměru K600, čerpadla PANTHER 72 s připojením pro 230 V, automatickou výdejní pistolí a výdejní hadicí.

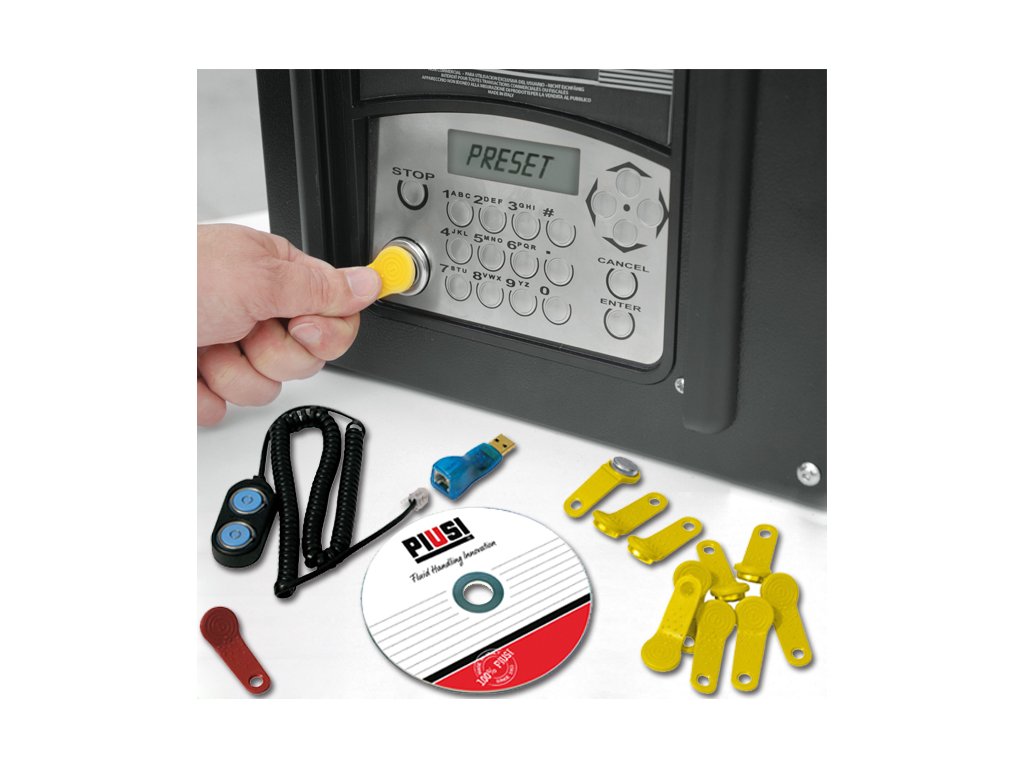

Místo základní výdejní sestavy může být v uzamykatelném boxu výdejní stojan s mechanickým nebo digitálním displejem. Výdejní stojan nebo výdejní zařízení s digitálním displejem umožnuje výdej pouze po zadaní PIN kódu nebo přiložení magnetického klíče. Zařízení dále umožňuje předem nastavit odebrané množství pro jednotlivé uživatele. Výdejní zařízení může být doplněno o externí venkovní tiskárnu dokladů a přenosovou sadu se softwarem do PC.

Přizpůsobení na míru

Ocelová nádrž může být dále vybavena samonavíjecím bubnem výdejní hadice a filtrační jednotkou dle požadavku. Nádrž lze také vyrobit v barevném provedení podle vaší preference.

Zastřešení nádrže

Jako ochranu proti povětrnostním vlivům může být příplatkově nádrž zastřešena. Zastřešení nádrže je vyrobeno z robustního ocelového pozinkovaného rámu, na kterém je připevněn pozinkovaný trapézový plech. Toto zastřešení je dodáváno v demontovaném stavu.

PHMO benefit

Naše společnost před zakoupením nádrže nabízí odborné konzultace, při kterých vám doporučíme vhodný objem a vybavení nádrže. Naše společnost dále může zajistit zastřešení celé manipulační plochy včetně atiky. Kompletní osazení stacionární nádrže pro výdej PHM pro podnikové vozové parky provádíme dle platné legislativy ČR a plníme tak všechny požadavky ČSN a EN.

Technické údaje

Ocelová vertikální výdejní nádrž na naftu TFDC CUBE 70 MC DEMO SERBATOI

Nádrž

• Použití: nafta
• Rozložení: vertikální
• Provedení nádrže: dvouplášťová
• Typ nádrže: stacionární
• Barva: šedá metalická
• Materiál nádrže: uhlíková ocel

Výdejní sestava CUBE 70 MC

• Použití: nafta
• Průtok: 70 l/min
• Napájení: 230 V / 50 Hz
• Výkon: 900 W
• Amp. max.: 4,2
• Čerpadlo: PANTHER 72
• Průtokoměr: K600
• Přesnost měření: ± 0,5 %
• Výdejní pistole: automatická A60
• Průměr hubice: 24 mm
• Délka výdejní hadice: 4 m (na dotaz možnost delší)
• Průměr hadice: 1"
• Délka přívodního kabelu: 2 m
• Pracovní cyklus: neomezen
• Počet uživatelů: 50
• Stupeň krytí: IP 55
• Hmotnost: 25 kg

PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ

• Nátěr dle požadavku
• Zastřešení nádrže
• Prodloužení výdejní hadice
• Samovíjecí buben
• Filtr
• Digitálním měřič hladin OCIO
