Ocelová výdejní nádrž na naftu P55 se záchytnou vanou 110 % DEMO SERBATOI
Kód: PFTF-2P551X PFTF-3P55/A1X PFTF-5P55/B1X PFTF-7P55/A1X PFTF-1.2P551X PFTF-9P551X Zvolte variantuDetailní popis produktu

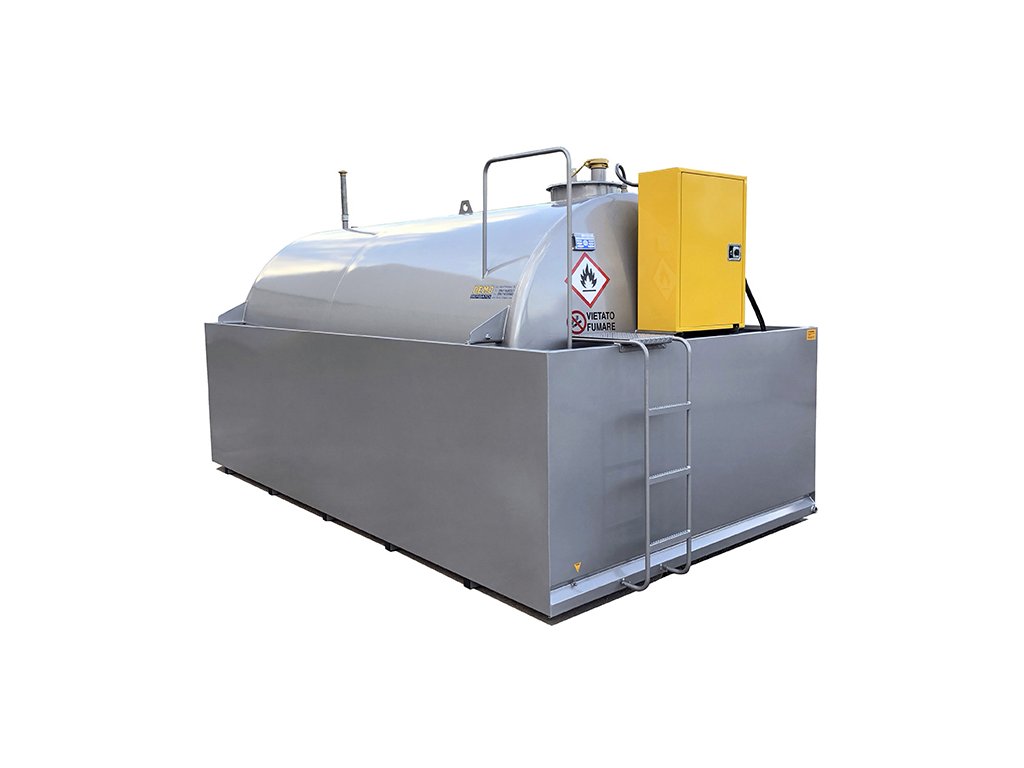

Výdejní nádrž na naftu P55 se 110% záchytnou vanou
Tyto nádrže jsou vyrobeny z kvalitní uhlíkové oceli S235JR podle normy UNI EN 10025-2 a zvenku jsou ošetřeny dvěma vrstvami základního nátěru a následně dvěma vrstvami syntetického kovově šedého smaltu.
Naftové nádrže TANK FUEL GE 110% jsou vybaveny vypouštěcí a čisticí objímkou s 1 ″ pozinkovaným uzávěrem, horní recirkulační objímkou, přípojkou pro připojení zemního kabelu, šachtou o průměru 400 mm, kompletní se šrouby a těsněním s 3 ″ plnicím otvorem s rychlouzávěrem s bajonetovým uzávěrem a 90% ventilem proti přeplnění nádrže, odvzdušňovacím otvorem s mosaznou koncovkou pro zastavení plamene, mechanickým ukazatelem hladiny s plovákem, odváděcím potrubím se zpětným ventilem s kalibrovanou pružinou, uzavíracím kulovým ventilem a pozinkovaným šroubením TEE.
Bezpečnost
Nádrž je vyrobena z vysoce kvalitní uhlíkové oceli typu EN10025 S235JR a je určena pro styk s hořlavinou III. třídy (naftou). Bezpečné konstrukční provedení je garantováno prohlášením o shodě, technickým listem, certifikátem výroby a certifikátem o tlakové zkoušce.
Záchytná vada nádrže pojme až 110 % objemu samotné nádrže. Záchytné vany od objemu 5000 litrů jsou navíc vybaveny žebříkem s protiskluzovou úpravou a zábradlím.
Jedná se o kvalitní provedení italské výroby – výrobce nádrží Demo Serbatoi patří mezi významné výrobce ocelových nádrží v Evropě a je držitelem certifikátů ISO 9001 a ISO 14001.
Sací technologie nafty z nádrže je přes spodní výpustní kulový ventil.
Základní vybavení nádrže

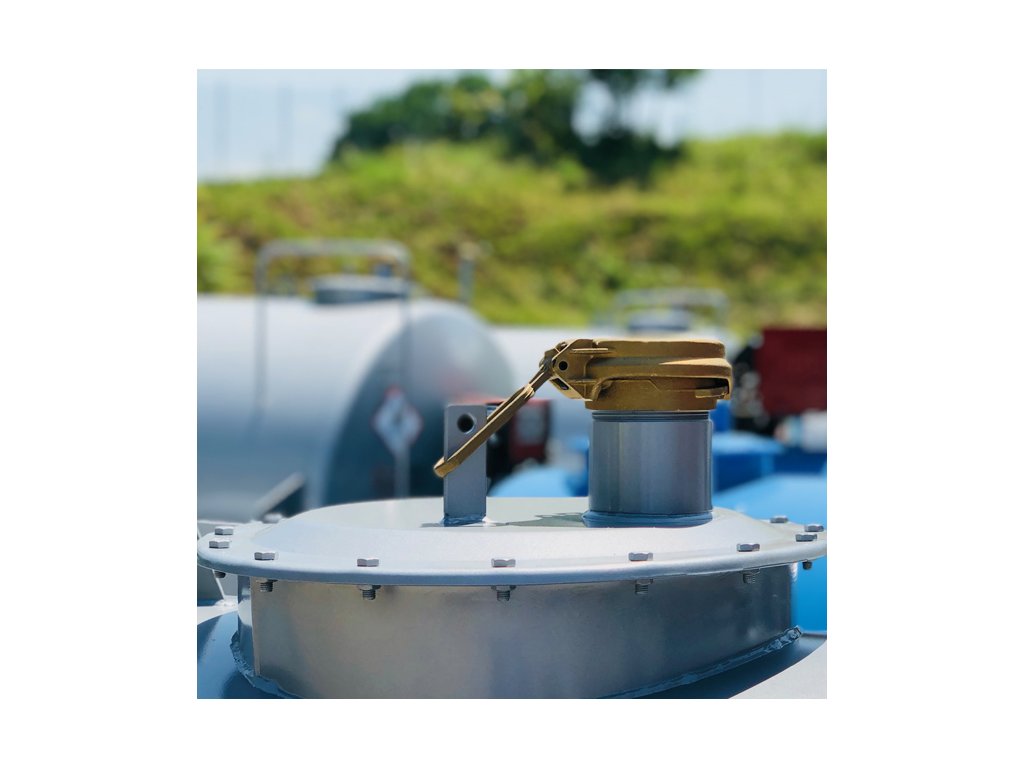

- Uzamykatelný plnící ventil 3" s adapatérem a mechanickou ochranou proti přeplnění nádrže (za příplatek může být plnění ve spodní částí nádrže)
- Odvzdušnovací ventil 3"
- Mechanický orientačtní hladinoměr (za příplatek může být nádrž vybavena přesným digitálním měřicěm hladiny OCIO)

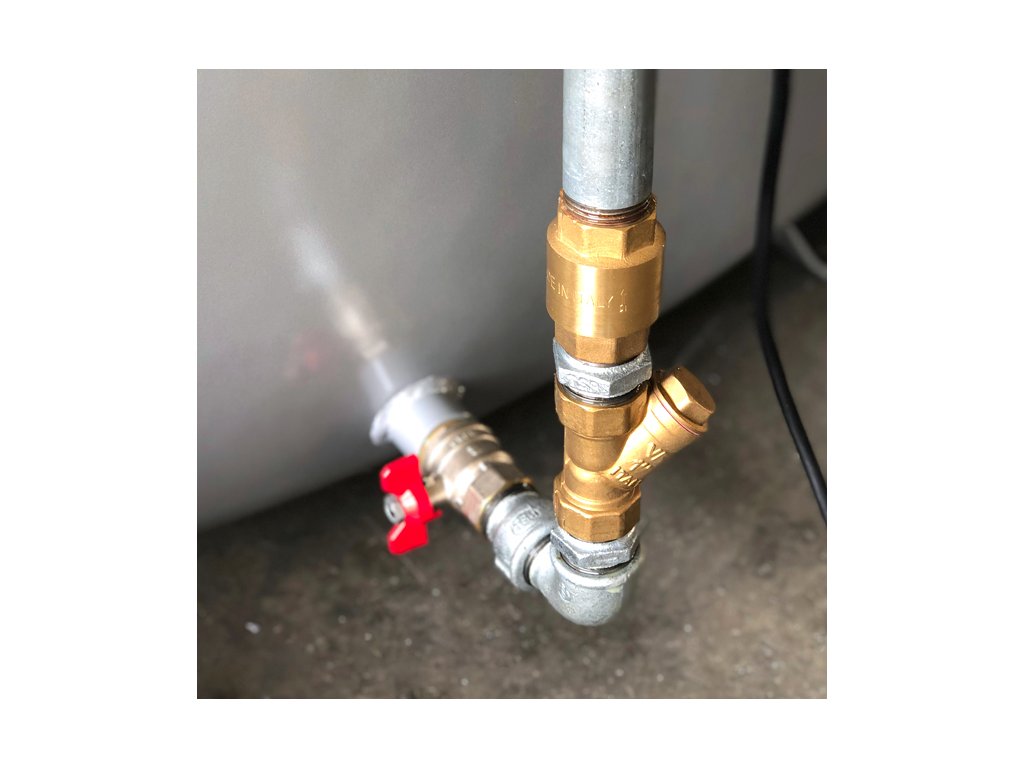

- Sací potrubí vybaveno zpětným a kulovým ventilem zakončený sítem proti hrubé nečistotě
Výdejní sestava P55
Sestava řady P55 zahrnuje kovovou skříň se zámkem na klíč, uvnitř které je samonasávací elektrické čerpadlo s vestavěným by-passem (napájení 220 V) o výkonu 56 l/min, připojené k sací hadicí se zpětným ventilem s kalibrovanou pružinou a uzavíracím kulovým kohoutem (užitečné v případě údržby čerpací jednotky), mechanický průtokoměr s částečným třímístným resetovatelným registrem, automatická tankovací pistole, připojená výdejní hadice na pohonné hmoty (délka 4 m), dva kovové síťové filtry proti nečistotám na sací straně a elektronický panel s nouzovým zastavením a ovládacím čipem pro hladinovou sondu (blokování čerpadla při minimální hladině).
Přizpůsobení na míru
Ocelová nádrž může být dále vybavena samonavíjecím bubnem výdejní hadice a filtrační jednotkou dle požadavku. Nádrž lze také vyrobit v barevném provedení podle vaší preference.

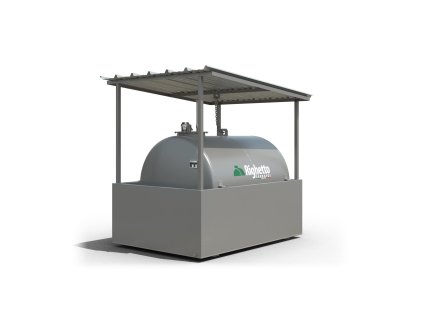

Zastřešení nádrže
Jako ochranu proti povětrnostním vlivům může být příplatkově nádrž zastřešena. Zastřešení nádrže je vyrobeno z robustního ocelového pozinkovaného rámu, na kterém je připevněn pozinkovaný trapézový plech. Toto zastřešení je dodáváno v demontovaném stavu.
PHMO benefit
Naše společnost před zakoupením nádrže nabízí odborné konzultace, při kterých vám doporučíme vhodný objem a vybavení nádrže. Naše společnost dále může zajistit zastřešení celé manipulační plochy včetně atiky. Kompletní osazení stacionární nádrže pro výdej PHM pro podnikové vozové parky provádíme dle platné legislativy ČR a plníme tak všechny požadavky ČSN a EN.
Technické údaje
Ocelová výdejní nádrž na naftu P55 se záchytnou vanou 110 % DEMO SERBATOI
Nádrž
| Objem | 1200 l | 2000 l | 3000 l | 5000 l | 7000 l | 9000 l |
| Průměr nádrže |
950 mm | 1270 mm | 1500 mm | 1800 mm | 1800 mm | 1800 mm |
| Délka nádrže | 2000 mm | 1500 mm | 1840 mm | 2150 mm | 2900 mm | 3660 mm |
| Délka vany | 2100 mm | 2200 mm | 2400 mm | 2430 mm | 3260 mm | 4100 mm |
| Šířka vany | 1200 mm | 1400 mm | 1650 mm | 2250 mm | 2250 mm | 2160 mm |
| Výška vany | 530 mm | 720 mm | 870 mm | 1050 mm | 1050 mm | 1120 mm |
| Hmotnost nádrže | 375 kg | 480 kg | 610 kg | 815 kg | 991 kg | 1140 kg |
| Kód | PFTF-1.2P551X | PFTF-2P551X | PFTF-3P55/A1X | PFTF-5P55/B1X | PFTF-7P55/A1X | PFTF-9P551X |
- Použití: nafta
- Rozložení: horizontální
- Provedení nádrže: jednoplášťová
- Typ nádrže: stacionární
- Barva: šedá metalická
- Materiál nádrže: uhlíková ocel
Výdejní sestava P55
- Průtok: 56 l/min (varianta s průtokem 70 l/min na dotaz)
- Napájení: 230 V
- Čerpadlo: PANTHER AC
- Průtokoměr: mechanický K33
- Přesnost měření: ± 1 %
- Výdejní pistole: automatická A60
- Průměr hubice: 24 mm
- Délka výdejní hadice: 4 m
- Průměr hadice: 1"
- Pracovní cyklus: neomezen
PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ
- Nátěr dle požadavku
- Zastřešení nádrže
- Prodloužení výdejní hadice
- Samovíjecí buben
- Filtr
- Digitálním měřič hladin OCIO
Doplňkové parametry
| Kategorie: | Stacionární nádrže |
|---|---|
| Záruka: | 2 roky |
| Čerpadlo: | 230 V |
| Filtr: | sítkový filtr |
| Materiál: | ocel |
| Napětí: | 230 V |
| Objem: | 7000 l, 5000 l, 3000 l, 2000 l, 1200 l |
| Opakovatelnost: | 0,3 % |
| Použití: | nafta |
| Pracovní cyklus: | neomezen |
| Provedení: | jednoplášťové, neprůhledné, ocelové |
| Průměr hubice: | 24 mm |
| Průtok: | 56 l/min |
| Průtokoměr: | mechanický K33 |
| Přesnost měření (±): | 1 % |
| Typ: | stacionární |
| Výdejní hadice: | DN 25x4m |
| Výdejní pistole: | automatická A60 |
| Výkon: | 350 W |
