Oceľová nádrž na naftu CUBE 70 MC s vaňou 110 % DEMO SERBATOI
Kód: PFTF-3C70MC/A1X PFTF-5C70MC/A1X PFTF-7C70MC/A1X PFTF-9C70MC1X Zvoľte variantPodrobný popis
Výdajná nádrž na naftu CUBE 70 MC so 110% vaňou
Tieto nádrže sú vyrobené z vysokokvalitnej uhlíkovej ocele S235JR podľa normy UNI EN 10025-2 a zvonka sú ošetrené dvoma vrstvami základného náteru a následne dvoma vrstvami syntetického kovovo sivého smaltu.
Nádrže na olej TANK FUEL GE 110% sú vybavené vypúšťacím a čistiacim puzdrom s 1″ pozinkovaným uzáverom, horným recirkulačným puzdrom, prípojkou zemného kábla, šachtou s priemerom 400 mm, kompletnou so skrutkami a tesneniami s 3″ plniacim otvorom s rýchloupínacím bajonetovým uzáverom a 90 % preplňovacím ventilom, odvzdušňovacím otvorom s mosadznou koncovkou proti vznieteniu, mechanickým ukazovateľom hladiny s plavákom, vypúšťacím potrubím s kalibrovaným spätným pružinovým ventilom, uzatváracím guľovým ventilom a pozinkovanou TEE armatúrou.
Bezpečnosť
Nádrž je vyrobená z vysokokvalitnej uhlíkovej ocele typu EN10025 S235JR a je určená na kontakt s horľavinami triedy III (nafta). Bezpečnosť konštrukcie je zaručená vyhlásením o zhode, technickým listom, osvedčením o výrobe a osvedčením o tlakovej skúške.
Záchytná nádrž môže pojať až 110 % objemu samotnej nádrže. Nádrže s objemom od 5 000 litrov sú vybavené aj rebríkom s protišmykovou úpravou a zábradlím.
Ide o kvalitnú taliansku konštrukciu - výrobca nádrží Demo Serbatoi je jedným z hlavných výrobcov oceľových nádrží v Európe a je držiteľom certifikátov ISO 9001 a ISO 14001.
Technológia nasávania nafty z nádrže je cez spodný vypúšťací guľový ventil.
Základné vybavenie nádrže

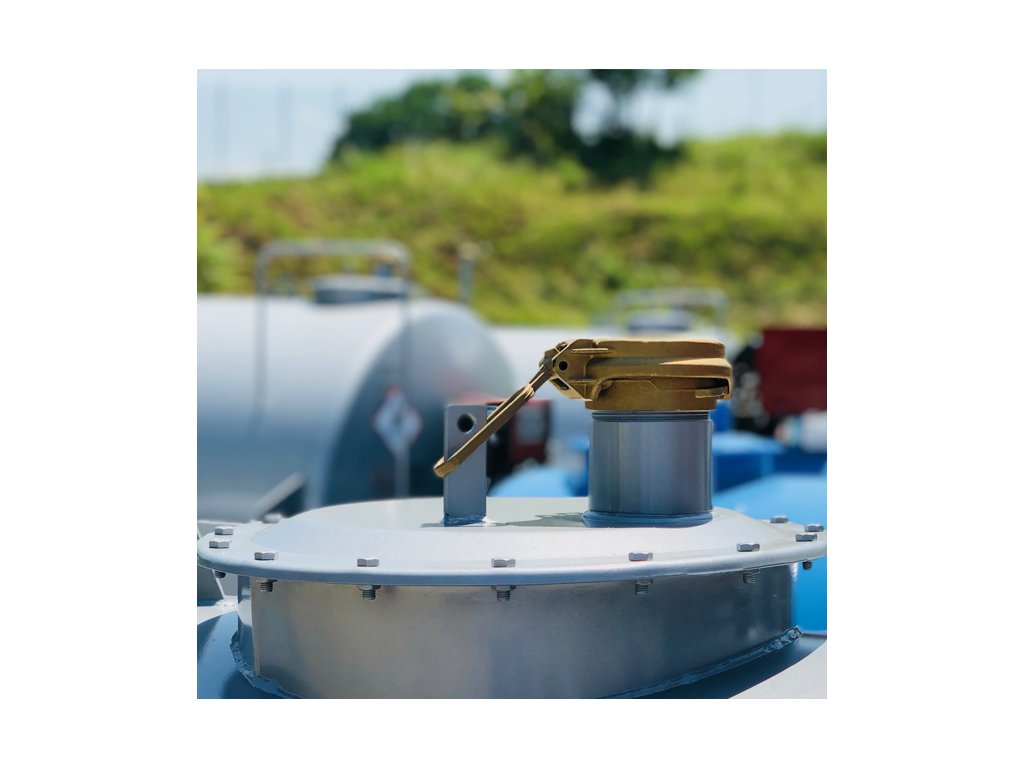

- Uzamykateľný 3" plniaci ventil s adaptérom a mechanickou ochranou proti preplneniu (za príplatok možno plniť na dne nádrže)
- Odvzdušňovací ventil 3"
- Mechanický indikatívny hladinomer (za príplatok môže byť nádrž vybavená presným digitálnym hladinomerom OCIO)

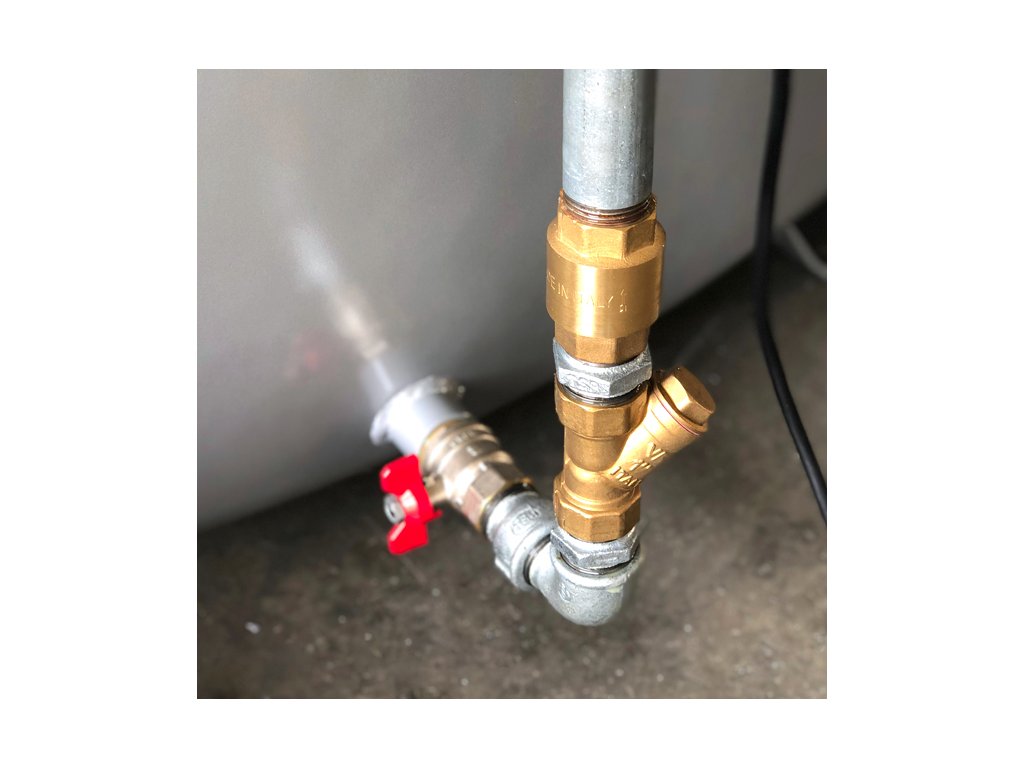

- Sacie potrubie vybavené spätnou klapkou a guľovým ventilom, zakončené sitom proti hrubým nečistotám
Dávkovací stroj CUBE 70 MC
Nádrž obsahuje dávkovaciu zostavu CUBE 70 MC v uzamykateľnej skrini. Dávkovacia zostava pozostáva zdigitálny prietokomer K600, čerpadlo PANTHER 72 s pripojením na 230 V, automatická dávkovacia pištoľ a dávkovacia hadica.

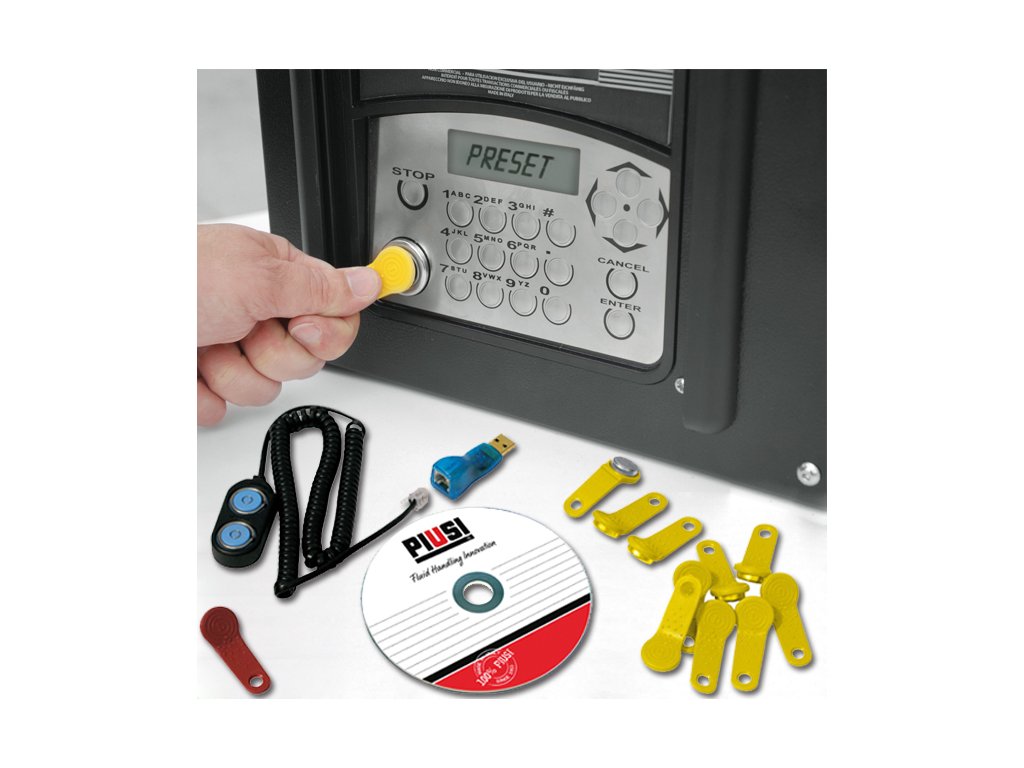

Namiesto základnej výdajnej zostavy môže byť výdajný stojan s mechanickým alebo digitálnym displejom v uzamykateľnom boxe. Výdajný stojan s mechanickým alebo digitálnym displejom musí umožňovať výdaj len po zadaní kódu PIN alebo priložení magnetického kľúča. Zariadenie umožňuje aj prednastavenie množstva, ktoré sa má odobrať jednému používateľovi. Výdajné zariadenie môže byť doplnené externou tlačiarňou vonkajších účteniek a súpravou na prenos so softvérom do PC.
Prispôsobenie
Oceľová nádrž môže byť podľa potreby vybavená aj samonavíjacím bubnom na vypúšťaciu hadicu a filtračnou jednotkou. Nádrž je možné vyrobiť aj vo farbe podľa vašich predstáv.
Zastrešenie nádrže
Ako ochrana pred poveternostnými vplyvmi môže byť nádrž voliteľne zastrešená. Zastrešenie nádrže je vyrobené z robustného rámu z pozinkovanej ocele, na ktorom je pripevnený pozinkovaný trapézový plech. Toto zastrešenie sa dodáva v demontovanom stave.
Prínos PHMO
Naša spoločnosť ponúka odborné konzultácie pred kúpou nádrže, počas ktorých vám odporučíme vhodný objem nádrže a vybavenie. Naša spoločnosť vie zabezpečiť aj zastrešenie celého manipulačného priestoru vrátane podkrovia. Vykonávame kompletnú montáž stacionárnych nádrží na výdaj pohonných hmôt pre firemné vozové parky v súlade s platnou českou legislatívou a spĺňame tak všetky požiadavky ČSN a EN.
Technické údaje
Oceľová nádrž na naftu CUBE 70 MC s vaňou 110 % DEMO SERBATOI
Nádrž
| Objem | 3000 l | 5000 l | 7000 l | 9000 l |
| Priemer nádrže |
1500 mm | 1800 mm | 1800 mm | 1800 mm |
| Dĺžka nádrže | 1840 mm | 2150 mm | 2900 mm | 3660 mm |
| Dĺžka vane | 2400 mm | 2430 mm | 3260 mm | 4100 mm |
| Šírka vane | 1650 mm | 2250 mm | 2250 mm | 2160 mm |
| Výška vane | 870 mm | 1050 mm | 1050 mm | 1120 mm |
| Hmotnosť nádrže | 610 kg | 815 kg | 991 kg | 1140 kg |
| Kód | PFTF-3C70MC/A1X | PFTF-5C70MC/A1X | PFTF-7C70MC/A1X | PFTF-9C70MC1X |
- Použitie: nafta
- Rozloženie: horizontálne
- Konštrukcia nádrže: jedna koža
- Typ nádrže: stacionárne
- Farba: sivá metalíza
- Materiál nádrže:uhlíková oceľ
Dávkovacia súprava CUBE 70 MC
- Použitie: nafta
- Prietok: 70 l/min
- Napájanie: 230 V / 50 Hz
- Výkon: 900 W
- Amp. Max..: 4,2
- Čerpadlo: PANTHER 72
- Prietokomer: K600
- Presnosť merania: ± 0,5 %
- Dávkovacia pištoľ: automatická A60
- Priemer výtoku: 24 mm
- Dĺžka dávkovacej hadice: 4 m (dlhšie na požiadanie)
- Priemer hadice: 1"
- Dĺžka prívodného kábla: 2 m
- Pracovný cyklus: neobmedzené
- Počet používateľov: 50
- Stupeň krytia: IP 55
- Hmotnosť: 25 kg
ĎALŠIE PRÍSLUŠENSTVO
- Náter podľa potreby
- Zastrešenie nádrže
- Predĺženie výdajnej hadice
- Samonavíjací bubon
- Filter
- Digitálny hladinomer OCIO
Dodatočné parametre
| Kategória: | Nadzemné nádrže |
|---|---|
| Záruka: | 2 roky |
| Čerpadlo: | 230 V |
| Filter: | bez filtra |
| Materiál: | oceľ |
| Napätie: | 230 V |
| Objem: | 9000 l, 7000 l, 5000 l, 3000 l |
| Opakovateľnosť: | 0,2 % |
| Použitie: | nafta |
| Pracovný cyklus: | neobmedzený |
| Prevedenie: | jednoplášťové, nepriehľadné, oceľové |
| Priemer hubice: | 24 mm |
| Prietok: | 70 l/min |
| Prietokomer: | digitálna K600 |
| Presnosť merania (±): | 0,5 % |
| Typ: | stacionární |
| Výdajná hadica: | DN 25x4m |
| Výdajná pištoľ: | automatická A60 |
| Výkon: | 900 W |
